架空保温钢管是一种专为热力输送设计的复合管道结构，主要用于城市供热、工业蒸汽及油气输送等领域。其核心功能是在输送高温介质（如热水、蒸汽）时减少热量损失，并确保管道在复杂环境下的耐久性。以下从结构、材料、性能及应用等方面详细介绍：

一、结构与组成

1. 基础结构

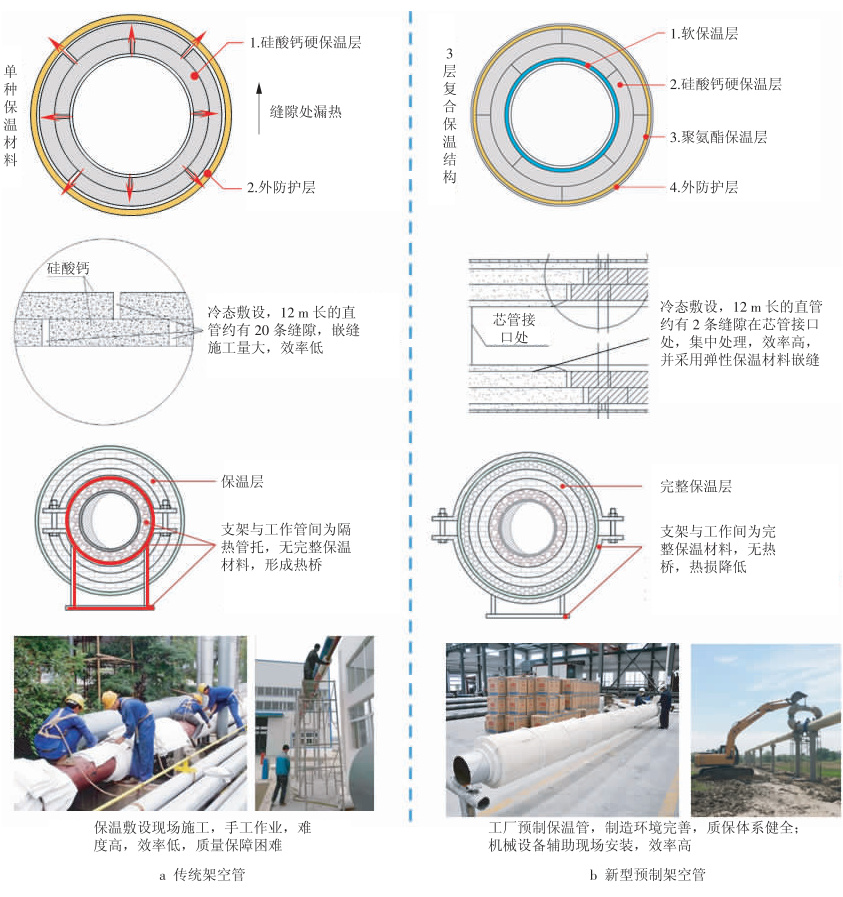

   架空保温钢管通常采用三层复合结构（见图示）：
   • 工作钢管：输送介质的内层管道，材质多为#20无缝钢管或优质碳钢，需满足抗压、耐高温要求（如要求无缝钢管材质，壁厚误差≤5%）。
   • 保温层：

• 常用材料包括聚氨酯硬质泡沫（保温性能优异）、硅酸钙/玻璃棉（耐高温）、气凝胶毡（新型高效材料）等。
• 新型预制管道采用“复合保温结构”（如软保温层+硅酸钙层+聚氨酯层），相比传统单层保温减少缝隙热损失80%，且消除支架热桥效应。


  • 外护管：
• 材质可选镀锌钢板、铝合金板（耐腐蚀）或玻璃纤维增强塑料（轻量化）。
• 需进行防腐处理（如GB/T 8923.1-2011标准的喷砂除锈+耐高温油漆）。

1. 关键组件
   • 管件（弯头、三通等）需与工作钢管同材质（20#无缝钢），表面光滑无氧化皮。
   • 支架系统包括滑动支架（允许管道热膨胀）、固定支架（承重）和导向支架（防径向位移）。

二、核心性能与技术标准

1. 保温性能

   • 热损失仅为传统管材的25%，环境温度25℃时外表面温度≤50℃。
   • 温降控制：每公里＜5℃；压降＜0.05MPa/km。
   • 极端环境适应性：-30℃~150℃工况下保温层稳定。

2. 机械与耐久性

   • 抗压强度：外护管需承受外部荷载（如风雪、检修踩踏）。
   • 防腐能力：三层防腐（外护管防腐层+保温层防水+工作管内壁涂层）确保30-50年寿命。
   • 验收标准：管道进场需复验壁厚、保温层厚度、外防腐结构，并提供质量证明文件。

3. 技术规范

   • 执行标准：如《城镇供热预制直埋保温管技术标准》（CJJ/T 81-2013）、《工业设备及管道绝热工程设计规范》等。
   • 特殊要求：蒸汽管道需设置疏水系统，铝箔反射层增强隔热。

三、应用场景与优势

1. 主要应用领域

   • 城市集中供热：架空敷设避免地下水位影响，尤其适合高地下水位地区。
   • 工业管道：化工厂蒸汽输送、油气管道保温。
   • 市政工程：综合管廊热水输送、区域供暖。

2. 核心优势

   • 节能经济：降低能源成本，长期运行可节约30%以上能耗。
   • 施工便捷：

• 工厂预制管段（12米标准长度），现场安装效率提升50%。
• 支持定制（如镀锌铁皮保温管成本低，聚氨酯保温管寿命长）。
  • 环境友好：聚氨酯材料阻燃且不释放有害物质，符合环保要求。
